MessageSujet: [TUTO] DIY Poignées passager   [TUTO] DIY Poignées passager Empty22/5/2012, 17:57


M'étant fais renvoyer dans les cordes par deux DS, en manque d'imagination, concernant les poignées passager sur un M696+ d'avant 2010 et sous la pression constante de ma belle (pas ma brêle mais ma femme ...).
Je me suis décidé à me les faire moi même.

Le cahier des charges :
- Convenir à la morphologie de ma femme
- Pas chère
- Pas trop moche

Le matos :
- 2x300mm de tube acier de 20 : en stock
- Platine d'acier 70x70x6 : en stock
- 4 bouchons de pied de chaise : 1.75 euros chez leroycasto
- De quoi couper : en stock
- De quoi souder : en stock
- Frein filet : en stock
- Bombe de peinture noir Julien : 14 euros
= ~20 euros

On commence par couper deux morceaux de tubes de 300mm de long.
Je me suis bricolé une cintreuse composée d'une poulie de corde de puit et d'une roulette.
On cintre suivant les mesures : à 180mm du bord et en faisant un angle de 30° :

[TUTO] DIY Poignées passager P1000611%2520%255B1600x1200%255D%2520%255B1600x1200%255D

30° plus loin :

[TUTO] DIY Poignées passager P1000612%2520%255B1600x1200%255D%2520%255B1600x1200%255D

On découpe une platine de 70x70x6 :

[TUTO] DIY Poignées passager P1000614%2520%255B1600x1200%255D%2520%255B1600x1200%255D

On soude en donnant un angle d'environ 15° :

[TUTO] DIY Poignées passager P1000615%2520%255B1600x1200%255D%2520%255B1600x1200%255D

Voilà avant peinture (oui je sais je suis pas un pro de la soudure surtout sur tube) :

[TUTO] DIY Poignées passager P1000616%2520%255B1600x1200%255D%2520%255B1600x1200%255D

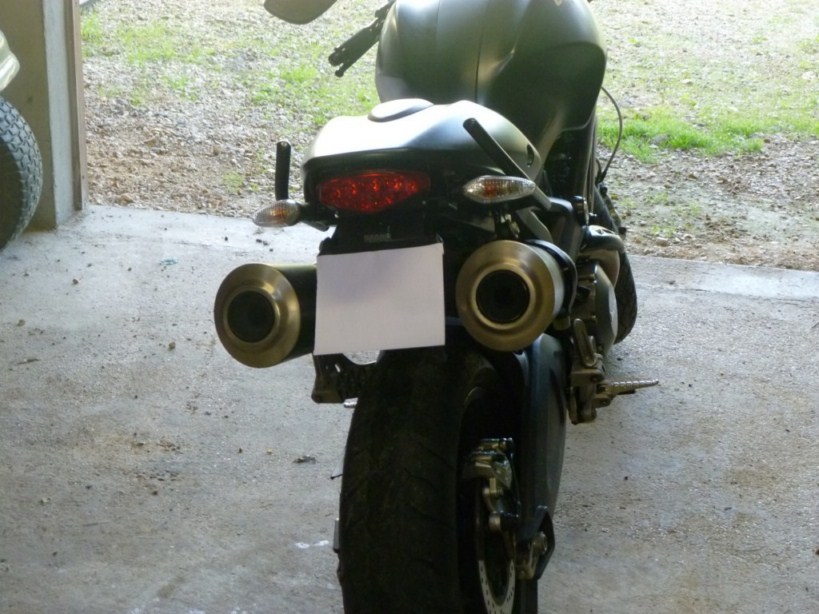

On perce les platines et on installe le tout entre les pattes de fixation des pots et le cadre :

[TUTO] DIY Poignées passager P1000625%2520%255B1600x1200%255D%2520%255B1600x1200%255D
[TUTO] DIY Poignées passager P1000627%2520%255B1600x1200%255D%2520%255B1600x1200%255D
[TUTO] DIY Poignées passager P1000643%2520%255B1600x1200%255D%2520%255B1600x1200%255D
[TUTO] DIY Poignées passager P1000645%2520%255B1600x1200%255D%2520%255B1600x1200%255D

Le bilan :
- Difficulté : 4/5 pour un non bricoleur, 2/5 pour les bricoleurs. Le plus délicat étant la soudure des tubes.
- Temps : 1/2 journée, le plus long étant le séchage de la peinture
- Pas chère ~20 roros, j'étais prêt à acheter le modèle Ducati à 110 euros, mais les DS que j'ai visité n'ont vraiment pas fait preuve d'imagination ....
- Look : Je pense ne pas trop avoir massacré le style de la meule.
- La peinture Julien dont j'ai oublié la référence est très très proche de la couleur noir de ma meule, j’essaierais de poster la ref exacte.
- Le cadre est en alu, et les taraudages sont "fragile" donc doucement sur le vissage, faire un max à la main


Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Karurak
Motard intéressé
Motard intéressé
Karurak

Masculin
Nombre de messages : 990
Age : 55
Localisation : Belgique (Liège)
Date d'inscription : 15/05/2010

[TUTO] DIY Poignées passager Empty
MessageSujet: Re: [TUTO] DIY Poignées passager   [TUTO] DIY Poignées passager Empty22/5/2012, 19:03

Pas moche du tout ces poignées made in toi .. du bien beau travail, j'admire vraiment les gens capable de faire de tels objets eux-même cependant tu n'aurais pas du les faire un peu plus longues pour que la boucle commence au niveau de l'arrière de la moto? Je me demande si tel quel ça ne va pas piquer le [TUTO] DIY Poignées passager 90192

Tu as déjà testé?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
MJL69
Curieux
Curieux
MJL69

Masculin
Nombre de messages : 134
Age : 43
Localisation : Lyon
Date d'inscription : 24/01/2012

[TUTO] DIY Poignées passager Empty
MessageSujet: Re: [TUTO] DIY Poignées passager   [TUTO] DIY Poignées passager Empty23/5/2012, 09:14

Karurak a écrit:

Tu as déjà testé?

Non, c'est madame qui a testé et approuvé Wink
J'étais partie sur une boucle complète mais c’était moche et beaucoup difficile à faire.
Donc j'ai finalement opté pour ce design.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
ArtemisYoungblood



Masculin
Nombre de messages : 26
Age : 28
Localisation : lot
Date d'inscription : 21/11/2011

[TUTO] DIY Poignées passager Empty
MessageSujet: Re: [TUTO] DIY Poignées passager   [TUTO] DIY Poignées passager Empty24/5/2012, 19:52

... franchement ... JOLI Very Happy

moi j'adore pas chers et super Razz

Il manque juste le cote de perçage de la platine ...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Ardaan
Curieux
Curieux
Ardaan

Masculin
Nombre de messages : 78
Age : 101
Localisation : Rhone
Date d'inscription : 21/02/2017

[TUTO] DIY Poignées passager Empty
MessageSujet: Re: [TUTO] DIY Poignées passager   [TUTO] DIY Poignées passager Empty19/4/2017, 18:35

Salut,

J'ai envoyé un message privé à MJL69.

Message lu et resté sans réponse.


C'est dommage de ne pas partager sur un forum.

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
djodje
Curieux
Curieux
djodje

Masculin
Nombre de messages : 175
Age : 29
Localisation : Toulouse
Date d'inscription : 26/04/2015

[TUTO] DIY Poignées passager Empty
MessageSujet: Re: [TUTO] DIY Poignées passager   [TUTO] DIY Poignées passager Empty20/4/2017, 10:29

Ardaan, ton message ne l'incitera pas à te répondre... Il a quand même pris le temps de rédiger un tuto !! Si ça n'est pas du partage, c'est quoi ?

Pour rappel, tu déterres un tuto de 2012, MJL69 a peut être d'autre priorité maintenant, ou tout simplement vendu la moto.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Ardaan
Curieux
Curieux
Ardaan

Masculin
Nombre de messages : 78
Age : 101
Localisation : Rhone
Date d'inscription : 21/02/2017

[TUTO] DIY Poignées passager Empty
MessageSujet: Re: [TUTO] DIY Poignées passager   [TUTO] DIY Poignées passager Empty20/4/2017, 10:41

D'accord c'est un topic de 2012 mais quand même...
Repondre a un message privé, même pour dire qu'on possède plus la moto, est si difficile?

Je ne lui demander que son retour après quelques temps d'utilisations. Rien de sorcier.
