 [TUTO] DIY SDP court + coffre + Porte U, all in one

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : 1, 2  Suivant
AuteurMessage
MJL69
Curieux
Curieux
avatar

Masculin
Nombre de messages : 134
Age : 41
Localisation : Lyon
Date d'inscription : 24/01/2012

MessageSujet: [TUTO] DIY SDP court + coffre + Porte U, all in one   22/5/2012, 17:58


En ayant marre de ne rien pouvoir trimbaler avec ma brêle à part un briquet et la merveilleuse boite à outils fournie graçieuseument (et encore...) par mon DS.
Je me suis décidé à me bricoler un SDP exploitant au mieux la place sous la selle.

Le cahier des charges :
- Pouvoir ranger la trousse à outils + bloc disque + éventuellement une chaine (j'aime avoir l'esprit tranquil ...)
- Look SDP court
- Pouvoir accrocher mon imposant Xena XSU310
- Pas chère
- Pas trop moche

Le matos :
- Une tôle d'acier 100x100x1,2 (j'aurais du rab) : ~15 euros chez leroycasto
- 300mm de tube acier de 20 : récup
- Une grignoteuse pour les découpes : en stock
- Pointe à tracer + feutre + pointeau : en stock
- Plaque de carton : récup
- Barre de PVC rond diam 20 : en stock
- Éclairage de plaque : 8.5 euros chez Dafy
- 4 boulons 6x70 : 0.75 euros
- 3 rivets de 4 : en stock
- De quoi percer en 4.2/6/8/10/12/22 : en stock
- De quoi souder : en stock
- Frein filet : en stock
- Bombe d’apprêt : en stock
- Bombe de peinture noir : 13 euros
- Bombe de vernis : en stock
= ~40 euros

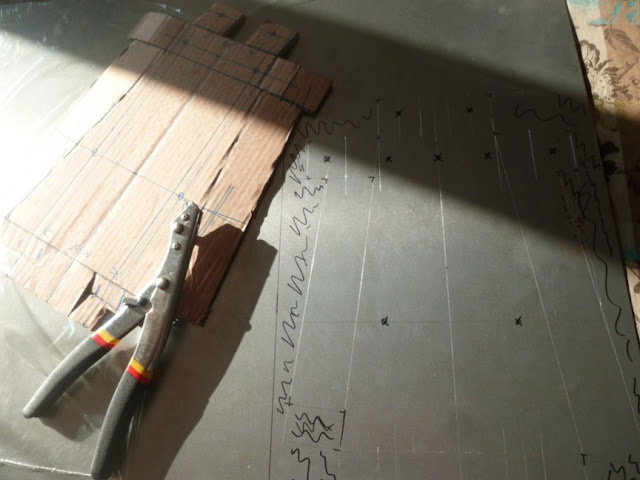

On commence par se faire un prototype en carton (à gauche sur la photo).
On l'essaye, on repère les trous, les cotes etc ...
J'ai choisi de faire le coffre épais de 5cm pour pouvoir glisser une chaine.

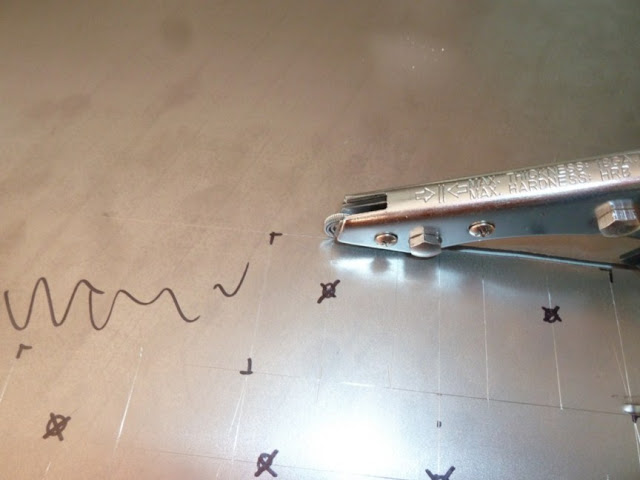

Quand tout va bien, on "déclaque" le prototype sur la plaque d'acier.



Là, commence le découpage, qui doit être soigné. Attention aux ampoules :



J'ai pas fais de photos du pliage mais c'est assez simple : J'utilise deux tasseaux de bois entre lesquels je serre la tôle selon les pointillés puis je plis doucement au marteau.

Une fois plié et percé, on apprête :



On peinturlure gaiement noire + vernis (le prototype carton et la pièce sortie de peinture) :



On re-câble le tout :



Entre temps, j'ai fais 4 entretoises en PVC noire (on les voit sur la photo) qui font 50mm et qui serviront entre la tôle et le cadre.

On remonte le tout (Désolé la moto est sale) :



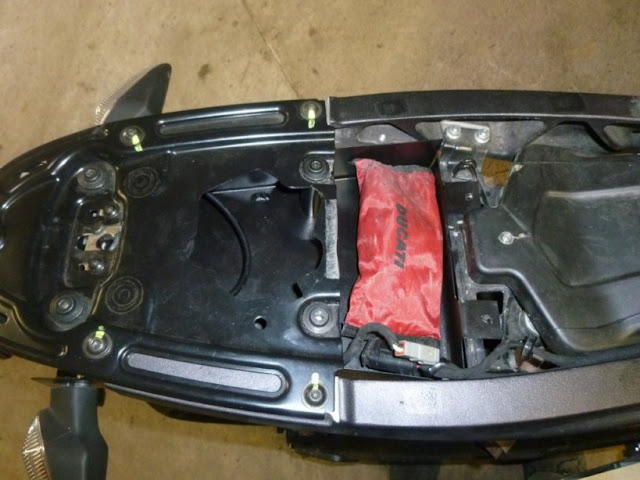

Miam, miam de la place (on voit bien les entretoises) :



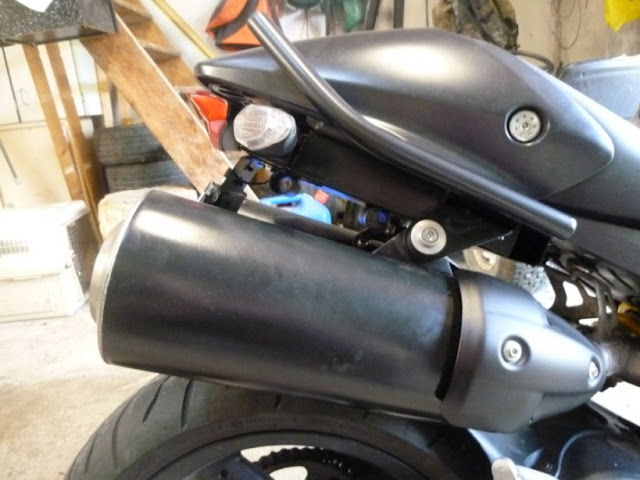

Par dessous, on voit le support de mon XSU310 soudé :



Totalement remonté :





On rajoute mon U :




Le bilan :
- Difficulté : 4/5 pour un non bricoleur, 2/5 pour les bricoleurs. Le plus délicat étant la soudure des tubes sur la tôle.
- Temps : 2 week-end mais j'ai dû reprendre la peinture car j'ai eu l'idée de souder après avoir déjà peint ... le boulet ...
- Pas chère vue que j'avais un peu de stock. Le plus chère étant la peinture. Au total, ca m'est revenu moins de 40 roros.
- Look : Sans le XSU310 bien sûr, je pense ne pas trop avoir massacré le style de la meule.
