 [TUTO] DIY Xena XSU en bloque chaine transportable

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
MJL69
Curieux
Curieux
avatar

Masculin
Nombre de messages : 134
Age : 41
Localisation : Lyon
Date d'inscription : 24/01/2012

MessageSujet: [TUTO] DIY Xena XSU en bloque chaine transportable   22/5/2012, 18:02

Avant les modifs que j'ai faites et qui sont visibles dans un autre tuto, j'étais confronté comme beaucoup au problème du transport de mon antivol.
On m'avait offert un imposant Xena XSU310 et c'était dommage de ne pas l'utiliser faute de place pour le transporter.
J'avais solutionné la chose en le transformant en bloque chaine facilement rangeable dans le mini coffre d'un monster.
Ensuite, je disposais d'une chaine au boulot et une autre chez moi. Elles restaient en permanence juste sécurisé par un petit cadenas casto. Bizarrement, on ne me les a jamais volé Smile

Le cahier des charges :
- Rentrer dans le mini coffre
- Solide

Le matos :
- Une barre de 100C6 de 20x100 : ~20 euros chez un ferrailleur
- Un tour. A défaut,prendre une barre de 18mm.
- Une fraiseuse, A défaut une lime et de l'huile de coude.
- Un four, A défaut un barbecue.
= ~20 euros

On commence par réduire de 20 à 18mm, ce qui a pour effet de faire un petit épaulement :



Résultat :



Ensuite on taille des encoches de 12mm :

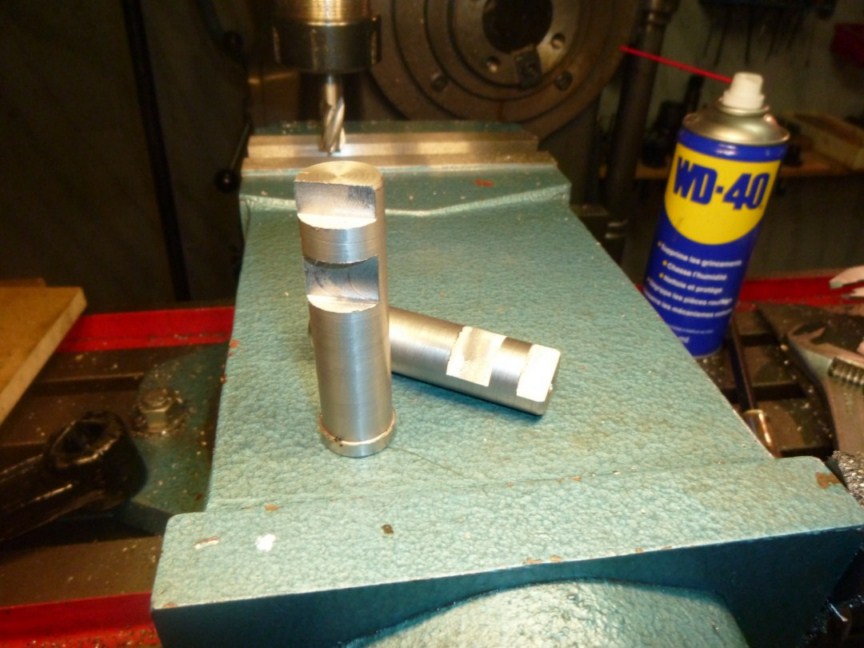

Résultat :



Une petit vérif :



Une trempe "dure" à l'eau :



Après un recuit de 1h30 à 150°C dans le four de madame, je fais un petit essai de dureté :



Après 10min d'effort à la scie, je n'ai réussi qu'a faire une entaille d'un demi millimètre : c'est du costaud, je dirais au moins 63HRC.
Je pense qu'un hypothétique voleur aura plus vite fais de s'attaquer à la chaine Smile

Résultat final :



Je n'ai pas de photo de l’antivol dans le coffre mais je vous garantie que ca rentre impec Smile
J'entends déjà dire : "Mais c'est un SRA, ton assureur va te dézinguer...", soit, mais je vous assure que c'est du solide et que le voleur aura plus vite fais de s'attaquer à la chaine.
De plus, un antivol n'a jamais arrêté un voleur motivé ... Au pire, en cas de vol, j'ai toujours la facture de mon XSU, mais chut Smile

Le bilan :
- Difficulté : 5/5 pour un non bricoleur, 3/5 pour les bricoleurs. Beaucoup d'huile de coude sans équipement et trempe un peu délicate
- Temps : 1/2 journée
- Pas chère ~10 roros

Revenir en haut Aller en bas
