 TUTO : Installation de clignotants à led DP sur le phare

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : 1, 2  Suivant
AuteurMessage
Davidoff
Débutant passionné
Débutant passionné
avatar

Masculin
Nombre de messages : 240
Age : 49
Localisation : Paris
Humeur : Pour l'instant...ça va...
Date d'inscription : 21/01/2011

MessageSujet: TUTO : Installation de clignotants à led DP sur le phare    16/7/2012, 19:24

Bonjour à tous,
Comme l'indique le titre, vous trouverez ci-après un petit tuto pour le montage de clignotants à LED DP sur le phare.

Il existe déjà plusieurs tutos similaires, que j'ai d'ailleurs utilisé pour cette opération, mais je voulais être très descriptif et essayer d'avoir des photos pour chaque opération, car il doit y avoir d'autre personne comme moi qui ne sont pas forcément de grands bricoleurs et qui comme moi font LA ou LES bêtises à ne pas faire.

Même si vous installez une autre marque de clignotant ou que vous ayez besoin d'accéder à l'arrière du phare, j'espère que ce petit tuto pourra vous aider.

Bon c'est parti...
COMMENT REMPLACER CES GROSSES OREILLES PAR DES PETITES ?



Pour bien commencer il vous faut quelques outils, clef BTR, tournevis TORX, clef à pipe et clef plate ou une bonne pince, un peu de patience et méthodologie.


PHASE 1: DEMONTAGE DU SAUTE VENT


Pour ceux qui n'ont pas de saute vent rien de plus simple, il suffit de dévisser les deux vis du cache arrière et passer à la phase 2.
Cette phase est très simple, il suffit de dévisser les 4 vis BTR qui sont à droite et à gauche du compteur.

CONSEIL : Avoir un tournevis à tête aimanté.
Les têtes aimantées, c'est vraiment super pratique et cela évite de perdre des vis dans les recoins de la moto.


LE SAUTE VENT
Dévisser les 4 vis BTR (clef de 3), de part et d'autre du compteur.


Après démontage, faire attention de ne pas perdre les "pattes filetées" qui sont clippées sur le saute vent.


Normalement la phase suivante n'est pas obligatoire, mais je devais normalement remettre seulement un cache compteur, mais comme j'ai oublié les vis du cache j'ai remonté l'ensemble avec le saute vent.


DEMONTAGE DES PATES DE FIXATIONS DU SAUTE VENT
Il y a deux boulons par support à dévisser, tête de vis BTR de 5



ATTENTION : BLOQUER L'ECROU LORS DU DEMONTAGE AVEC VOTRE INDEX, SINON...
Vous risquez comme moi de chercher votre écrou pendant un petit moment.

Ca parait stupide, mais la première fois que j'ai démonté ces foutus supports, j'ai mis à peu près 30 mn pour retrouver cet écrou de Mmmmm...

Au cas où ça vous arrive, j'ai retrouvé l'écrou sur le treillis, il avait longé les câbles électriques et le cadre tubulaire jusqu'à la zone ci-dessous.



PHASE 2 : DEMONTAGE DU COMPTEUR

Là vous avez le choix, ou vous déconnecter la nappe électrique et le compteur viendra avec le phare ou vous préférer comme moi, ne pas trop toucher aux branchements électriques et alors il faudra dévisser les 4 vis TORX, vis de 20.


Ensuite j'ai déposé délicatement le compteur sur le guidon.

Attention à ne pas le déposer entre le guidon et le réservoir, car si vous tournez le guidon dans les phases suivantes vous risquer de l'écraser.



PHASE 3 : DEMONTAGE DU PHARE

Pour libérer le phare avant de le démonter, il n'y a que deux écrous à dévisser, une clef à pipe de 10 et c'est fait.
1 écrou sur le T de fourche (bas), à droite.


Puis l’écrou sur le T de fourche (bas), à gauche avec la patte de support de connexion électrique du phare.


DEPOSE DU PHARE :
Avec vos deux mains, soulever légèrement le bas du phare (figure A) pour libérer les vis du T de fourche (bas), puis soulever l'ensemble pour désengager les deux ergots au niveau du T de fourche (haut) (figure B).



Ci-dessous, repérage du système de fixation du phare.
A - Ergots support de phare sur T de fourche (haut)
B - Vis de fixation par écrous sur le T de fourche (bas).


N'ayant qu'une petite opération à effectuer, j'ai choisi de poser le phare sur le garde boue. Pour un démontage complet, il faut déconnecter les deux clignotants et le câble d'alimentation du phare.



Avant de déconnecté les clignotant, bien repérer le câble du clignotant gauche du clignotant droit. Pour info le clignotant droit est repéré par les lettres DX.



Démontage des clignotants d’origine :


Dévisser chaque clignotant avec une clef BTR de 3 ou 5. L'espace est très pour glisser une clef BTR de forme « L ».
Pour ma part j'ai utilisé la clef en « L » uniquement pour l'amorçage de desserrage et après j'ai utilisé mon embout de tournevis BTR avec une pince pour le reste.

CONSEIL : Le phare étant à l'horizontal et à l'envers j'ai démonté un seul clignotant et pré-monté un clignotant à LED afin d'avoir un repère pour l'alignement en rotation.

Pour le montage des clignotants à LED DP il suffit d'enlever l'écrou et la rondelle, d'engager le clignotant avec son adaptateur dans le trou, remettre la rondelle et l'écrou et faire un simple serrage à la main (pour l'instant).

Connecter la résistance aux deux fils à la sortie du clignotant et brancher la résistance sur le plug, le bon de préférence.
Si vous faites comme moi, c'est-à-dire, démonté dans un premier temps uniquement un des clignotants d'origine et mis en place 1 seul LED, vous êtes sûr de ne pas vous tromper entre le câble gauche et le câble droit.




Attention l'adage des marins à l'entrée d'un port qui dit : « rouge sur rouge rien ne bouge » ne se vérifie pas chez Ducati. Il faut intervertir les couleurs pour que cela fonctionne.


Effectuer la même opération pour le clignotant opposé, faire attention à l'alignement et avant d'effectuer le serrage définitif faire un petit essai, ça évitera de refaire toute l'opération.

C'est évidemment me direz-vous, mais j'ai fait la bêtise lors de l'installation des clignotants arrières.



Alignement des clignotants et serrage définitif avant de tous remonter.



PHASE 4 : REMONTAGE DE TOUS LES ELEMENTS

Première opération avant de remonter, organiser les câbles et résistances pour éviter que ça se coince car il n'y a pas beaucoup de place pour caser ces éléments.

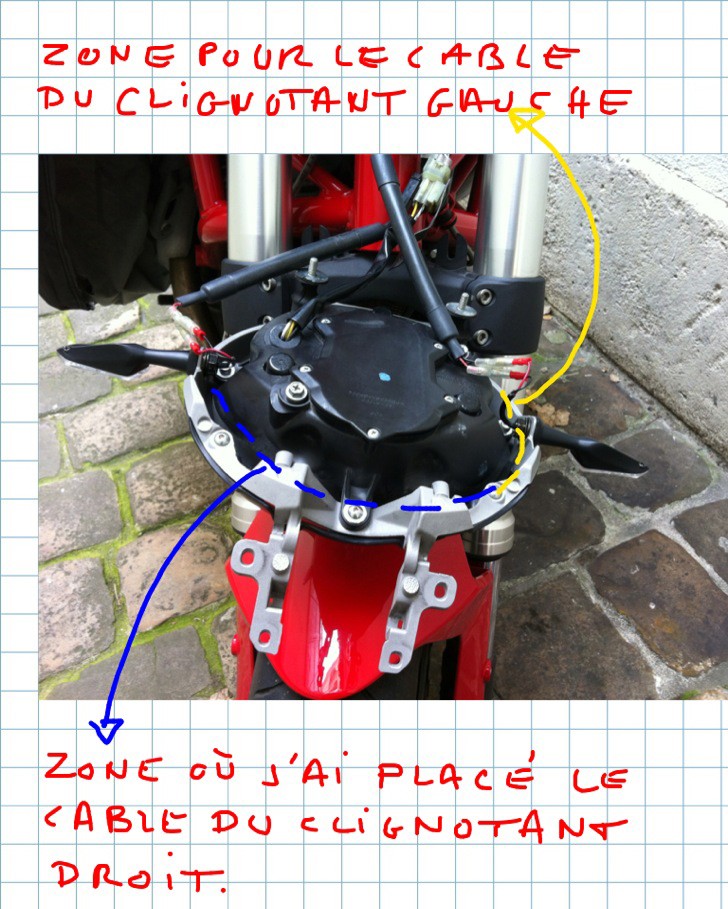

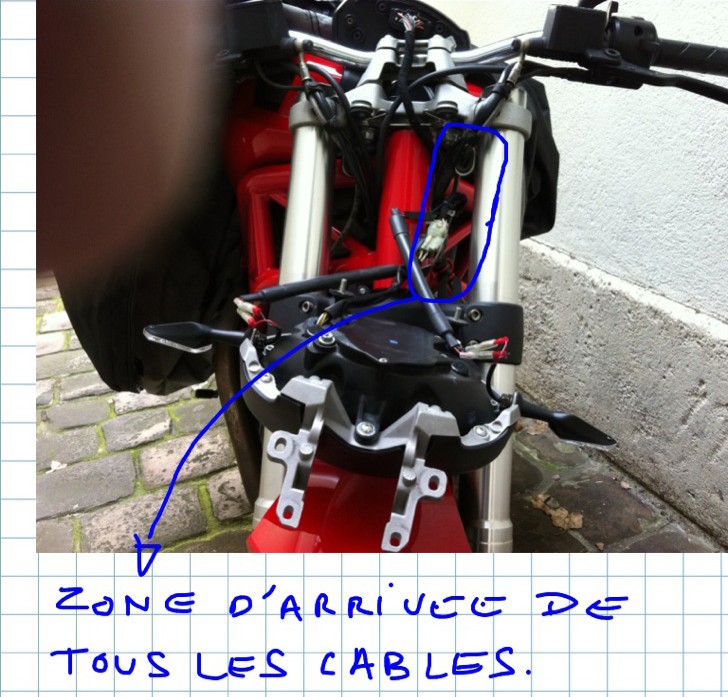

Ci-dessous, mon organisation des câbles avant remontage, il y a surement une autre organisation possible mais celle-ci fonctionne très bien.


J'allais oublier...
Profiter que cette zone de la moto soit accessible pour faire un petit nettoyage.



On remet le phare en place par le haut dans ses deux ergots et on engage les deux tiges filetées sur les supports du T de fourche (bas).



On met ensuite les deux écrous en faisant attention à gauche à engager la petite plaque de support avec le connecteur du phare.
Comme je suis un peu parano, je refais un petit essai pour être sûr que tous fonctionne.



Plaque support du connecteur électrique pour le phare.



Deux précautions valent mieux qu'une !


On remonte tranquillement le compteur :



Et puis, comme on est bête comme moi et qu'on a oublié d'acheter les vis du cache arrière du compteur on galère pour remonter les deux pattes de support du saute vent.



ET VOILA LE TRAVAIL!!!!!




Pour terminer, une petite photo qui montre la différence de taille entre les clignotants d'origine et les clignotants à LED DP.

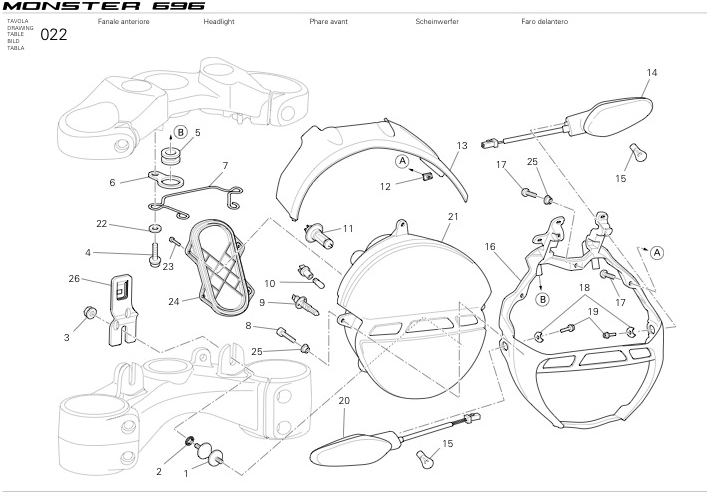

En complément, j’ai également intégrer ci-après les deux schémas de Ducati.




Temps de l’opération avec les photos et une averse, environ 1 heure.
J’espère que ce petit tuto pourra aider les gros nuls comme moi et dernier petit conseil lorsqu’on bricole il faut rester super ZEN.

A bientôt









Revenir en haut Aller en bas
Voir le profil de l'utilisateur
granfami
Mordu de 2 roues
Mordu de 2 roues
avatar

Masculin
Nombre de messages : 1939
Age : 58
Localisation : Sud Gironde
Date d'inscription : 04/07/2010

MessageSujet: Re: TUTO : Installation de clignotants à led DP sur le phare    16/7/2012, 20:48

Chapeau pour ce tuto complet et bien détaillé
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Messier
Motard intéressé
Motard intéressé
avatar

Masculin
Nombre de messages : 601
Age : 32
Localisation : Crampagna (09)
Emploi/loisirs : Controleur qualité aéro
Humeur : -_-
Date d'inscription : 16/09/2011

MessageSujet: Re: TUTO : Installation de clignotants à led DP sur le phare    16/7/2012, 21:35


travail magnifique pour ce tuto !!!

merci beaucoup beaucoup !!! !!! !!!


il risque fort de m’être très utile dans quelques temps, quand je vais vouloir changer ces cornes énormes qui me sert de cligno ^^

merci ^^
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
tophezx12r
Motard intéressé
Motard intéressé
avatar

Masculin
Nombre de messages : 752
Age : 51
Localisation : 91
Date d'inscription : 18/06/2012

MessageSujet: Re: TUTO : Installation de clignotants à led DP sur le phare    16/7/2012, 22:28

cheers
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Manuela56
Accro à la moto
Accro à la moto
avatar

Féminin
Nombre de messages : 2565
Age : 39
Localisation : Bretagne Sud-Ouest
Emploi/loisirs : Prof/ voyages
Humeur : Revenante
Date d'inscription : 02/03/2011

MessageSujet: Re: TUTO : Installation de clignotants à led DP sur le phare    17/7/2012, 05:46

Excellent tuto ! juste pas besoin de désolidariser le compteur du phare. Tu peux tout enlever avec le phare Wink

Etonnant ton histoire de couleur par contre ! je n'ai rien eu à intervertir. Perso j'ai opter pour les résistences Desmoworld qui sont fournies avec le bornier stock.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Davidoff
Débutant passionné
Débutant passionné
avatar

Masculin
Nombre de messages : 240
Age : 49
Localisation : Paris
Humeur : Pour l'instant...ça va...
Date d'inscription : 21/01/2011

MessageSujet: Re: TUTO : Installation de clignotants à led DP sur le phare    17/7/2012, 15:22

Manuela56 a écrit:
Excellent tuto ! juste pas besoin de désolidariser le compteur du phare. Tu peux tout enlever avec le phare Wink

Etonnant ton histoire de couleur par contre ! je n'ai rien eu à intervertir. Perso j'ai opter pour les résistences Desmoworld qui sont fournies avec le bornier stock.


C'est vrai c'est étonnant, mais c'est ce qui m'avait obligé à tous re-demontés lors de l'installation des clignotants DP sur le support de plaque arrière.

C'est aussi pour cela que j'insiste lourdement sur le fait de faire un essai avant de remonter l'ensemble car c'est vraiment rageant de tout défaire lorsque l'on pense avoir fini.

Pour le compteur, c'est vrai, on peut le laisser en place, mais la longueur du câble du compteur limite un peu l'ergonomie de travail.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Paskoi2A
Curieux
Curieux
avatar

Masculin
Nombre de messages : 97
Age : 39
Localisation : Ajaccio
Emploi/loisirs : inf / spv
Humeur : sur un nuage !!!
Date d'inscription : 19/05/2012

MessageSujet: Re: TUTO : Installation de clignotants à led DP sur le phare    20/8/2012, 08:45

depoussierage...
juste pour te feliciter, excellent tuto, tres clair. tres imagé (ce qu'il me faut, car suis une bille dans ce domaine !)
ca donne vraiment confiance pour le faire soi meme et eviter de rajouter des frais de main d'oeuvre.
du coup ca donne bcp bcp d'idees ... bounce
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
cdric75
Motard intéressé
Motard intéressé
avatar

Masculin
Nombre de messages : 721
Age : 39
Localisation : Paris
Date d'inscription : 01/01/2012

MessageSujet: Re: TUTO : Installation de clignotants à led DP sur le phare    25/8/2012, 09:34

Génial ce tuto, c'est bien expliquer et surtout bien détaillé !!!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Davidoff
Débutant passionné
Débutant passionné
avatar

Masculin
Nombre de messages : 240
Age : 49
Localisation : Paris
Humeur : Pour l'instant...ça va...
Date d'inscription : 21/01/2011

MessageSujet: Re: TUTO : Installation de clignotants à led DP sur le phare    3/9/2012, 17:06

Paskoi2A a écrit:
depoussierage...
juste pour te feliciter, excellent tuto, tres clair. tres imagé (ce qu'il me faut, car suis une bille dans ce domaine !)
ca donne vraiment confiance pour le faire soi meme et eviter de rajouter des frais de main d'oeuvre.
du coup ca donne bcp bcp d'idees ... bounce

Dépoussiérage, dépoussiérage? Oui et non, j'ai fait ce petit tuto en juillet dernier, il ne devrait pas y avoir trop de toiles d'araignées.
En tout cas merci pour l'appréciation.

C'est fait pour être utilisé sans modération.

Désolé pour ma réaction tardive, je viens juste de rentré de vacances.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Davidoff
Débutant passionné
Débutant passionné
avatar

Masculin
Nombre de messages : 240
Age : 49
Localisation : Paris
Humeur : Pour l'instant...ça va...
Date d'inscription : 21/01/2011

MessageSujet: Re: TUTO : Installation de clignotants à led DP sur le phare    3/9/2012, 17:12

cdric75 a écrit:
Génial ce tuto, c'est bien expliquer et surtout bien détaillé !!!!

C'est vrai que c'est plus sympa avec beaucoup d'images détaillées, mais c'est assez fastidieux à réaliser.
Heureusement que je bricole pas tous les week end, sinon je passerais ma semaine à faire des tutos.

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
bigtwin
Motard intéressé
Motard intéressé
avatar

Masculin
Nombre de messages : 673
Age : 56
Localisation : a l' ouest complètement à l' ouest
Emploi/loisirs : ouvreur de portes ouvertes
Humeur : agrrrrrrrrrrrrrrr!!!!!!!!!!!!!!!
Date d'inscription : 09/07/2011

MessageSujet: Re: TUTO : Installation de clignotants à led DP sur le phare    16/10/2012, 18:34

très bon tuto bravo
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Davidoff
Débutant passionné
Débutant passionné
avatar

Masculin
Nombre de messages : 240
Age : 49
Localisation : Paris
Humeur : Pour l'instant...ça va...
Date d'inscription : 21/01/2011

MessageSujet: Re: TUTO : Installation de clignotants à led DP sur le phare    17/10/2012, 20:20

bigtwin a écrit:
très bon tuto bravo

Merci et si ça peut aider quelqu'un c'est encore mieux!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Chronos
Accro à la moto
Accro à la moto


Masculin
Nombre de messages : 2119
Age : 44
Localisation : belgique
Emploi/loisirs : J'ose pas le dire !!
Humeur : Matin : exécrable (sauf si sur ma moto), aprem : exécrable (sauf si sur ma moto), soir: exécrable (sauf si sur ma moto), nuit: je dors (sauf si sur ma moto)
Date d'inscription : 21/08/2012

MessageSujet: Re: TUTO : Installation de clignotants à led DP sur le phare    17/10/2012, 20:41

EXCELLENT !!!! Merci !!!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
m973
Motard intéressé
Motard intéressé
avatar

Masculin
Nombre de messages : 632
Age : 27
Localisation : Dans ton cul
Emploi/loisirs : sport
Humeur : harnieux
Date d'inscription : 07/06/2012

MessageSujet: Re: TUTO : Installation de clignotants à led DP sur le phare    20/11/2012, 14:25

tres bon tuto qui va m'aider pour repeindre mon phare avant en noir
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
christophe83
Mordu de 2 roues
Mordu de 2 roues
avatar

Masculin
Nombre de messages : 1225
Age : 48
Localisation : La Motte en Provence
Emploi/loisirs : Ski VTT Rando et plage
Date d'inscription : 13/05/2012

MessageSujet: Re: TUTO : Installation de clignotants à led DP sur le phare    20/11/2012, 21:40

un grand BRAVO pour ce tuto
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.stt-telecom.com
Giuforza
Mordu de 2 roues
Mordu de 2 roues
avatar

Masculin
Nombre de messages : 1921
Age : 33
Localisation : 59 - pas loin de Valenciennes
Emploi/loisirs : Conducteur de travaux
Humeur : enervé du poignet!
Date d'inscription : 20/12/2010

MessageSujet: Re: TUTO : Installation de clignotants à led DP sur le phare    3/1/2013, 07:19

Super tuto.

Donc si on a les résistances, pas besoin de centrales??
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Teutates
Accro à la moto
Accro à la moto
avatar

Masculin
Nombre de messages : 3142
Age : 34
Localisation : 90
Humeur : Gling gling !
Date d'inscription : 16/06/2011

MessageSujet: Re: TUTO : Installation de clignotants à led DP sur le phare    3/1/2013, 07:23

Giuforza a écrit:
si on a les résistances, pas besoin de centrales??
C'est ça Wink

_________________

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Desmo796
Mordu de 2 roues
Mordu de 2 roues
avatar

Masculin
Nombre de messages : 1440
Age : 48
Localisation : Ile de France
Humeur : Corsé
Date d'inscription : 14/10/2010

MessageSujet: Re: TUTO : Installation de clignotants à led DP sur le phare    3/1/2013, 08:35

Excellent Tuto...Bravo !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
cdric75
Motard intéressé
Motard intéressé
avatar

Masculin
Nombre de messages : 721
Age : 39
Localisation : Paris
Date d'inscription : 01/01/2012

MessageSujet: Re: TUTO : Installation de clignotants à led DP sur le phare    7/3/2013, 17:28

Tuto parfait, je viens de réaliser l'opération, par contre saleté de vis (celle de saut de vent), il y en a une qui est partie je ne sais ou, voici le résultat.

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
royalclik



Masculin
Nombre de messages : 47
Age : 40
Localisation : LILLE
Date d'inscription : 06/06/2012

MessageSujet: Re: TUTO : Installation de clignotants à led DP sur le phare    6/4/2013, 08:01

encore une fois, pas besoin de retirer le saut de vent...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
MEXZ1
Accro à la moto
Accro à la moto
avatar

Masculin
Nombre de messages : 4227
Age : 26
Localisation : Lasne.
Emploi/loisirs : Essaie d'avoir un diplôme universitaire
Date d'inscription : 17/01/2012

MessageSujet: Re: TUTO : Installation de clignotants à led DP sur le phare    27/6/2013, 00:07

en vidéo
Revenir en haut Aller en bas
Voir le profil de l'utilisateur https://www.facebook.com/groups/466830453356957/
reslig76



Masculin
Nombre de messages : 45
Age : 40
Localisation : montreal
Emploi/loisirs : graphisme
Date d'inscription : 29/08/2012

MessageSujet: Re: TUTO : Installation de clignotants à led DP sur le phare    27/6/2013, 01:48

oui très bon tuto!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
royalclik



Masculin
Nombre de messages : 47
Age : 40
Localisation : LILLE
Date d'inscription : 06/06/2012

MessageSujet: Re: TUTO : Installation de clignotants à led DP sur le phare    27/6/2013, 06:11

Merci merci :-)
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Davidoff
Débutant passionné
Débutant passionné
avatar

Masculin
Nombre de messages : 240
Age : 49
Localisation : Paris
Humeur : Pour l'instant...ça va...
Date d'inscription : 21/01/2011

MessageSujet: Re: TUTO : Installation de clignotants à led DP sur le phare    28/6/2013, 20:40

Salut à tous, petites précisons.
Effectivement il est possible de ne pas démonter certaines pièces pour monter les clignotants.
À l'époque ma connaissance du 696 était quasiment inexistante, je me suis basé sur quelques autres tutos.
Après avoir fait la manip, tu te rends compte qu'effectivement il existe quelques raccourcis, mais tu te dis, pas grave, je vais profiter d'avoir tous démontés pour faire un grand nettoyage de printemps.

Peut être que je complèterais le tuto bientôt car je vais remonter mes petits LED sur mon 1100S.

À+
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Davidoff
Débutant passionné
Débutant passionné
avatar

Masculin
Nombre de messages : 240
Age : 49
Localisation : Paris
Humeur : Pour l'instant...ça va...
Date d'inscription : 21/01/2011

MessageSujet: Re: TUTO : Installation de clignotants à led DP sur le phare    28/6/2013, 20:52

cdric75 a écrit:
Tuto parfait, je viens de réaliser l'opération, par contre saleté de vis (celle de saut de vent), il y en a une qui est partie je ne sais ou, voici le résultat.


Salut Cdric 75,
Beau boulot, résultat sympas, reste plus qu'à retrouver ta vis, c'est la partie la plus longue du montage.
Je me souviens que j'avais mis plus de 15 mn pour retrouver cette foutue P..⚡💥😡 de vis.
J'avais même failli abandonné!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Contenu sponsorisé




MessageSujet: Re: TUTO : Installation de clignotants à led DP sur le phare

Revenir en haut Aller en bas

TUTO : Installation de clignotants à led DP sur le phare
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant
 Sujets similaires
-
» TUTO Installation Dension 500s BT sur BMW E90
» Tuto installation diag-b-o-x de 7.01 A 7.25
» Tuto installation Xentry
» [TUTO] Installation vérrouillage centralisé - phase 1
» [TUTO] Installation Kit Xénon...

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Ducati Monster 696/796/821/1100/1200: Le forum ! :: Espace technique :: Technique, mécanique, etc... :: Tutos à gogo !-
Sauter vers:
