 [TUTO] Montage guidon rizoma MA009B / Monster 796

Aller en bas
AuteurMessage
Petitgladiatus
Débutant passionné
Débutant passionné
Petitgladiatus

Masculin
Nombre de messages : 282
Age : 38
Localisation : Belgique
Date d'inscription : 10/05/2016

[TUTO] Montage guidon rizoma MA009B / Monster 796 Empty
MessageSujet: [TUTO] Montage guidon rizoma MA009B / Monster 796   [TUTO] Montage guidon rizoma MA009B / Monster 796 Empty10/1/2017, 15:45

bonjour a tous.

je vais essayer de vous faire un tuto sur ce montage de mon nouveau guidon.

Temps: 4h.   (ok , j avoue,je suis pas doué pour la mécanique) lol!


Modèle : Monster 796 ABS 2010 / Guidon MA009B Rizoma / Sur pontet Rizoma 60MM


Difficulté: 6/10 ( pas super compliqué à démonter, mais le perçage est délicat. en plus tous les durites sont juste,juste)


Démontage guidon « origine » :


[TUTO] Montage guidon rizoma MA009B / Monster 796 20170110


dévisser le maitre cylindre d'embrayage et de frein:

[TUTO] Montage guidon rizoma MA009B / Monster 796 20170112
[TUTO] Montage guidon rizoma MA009B / Monster 796 20170113

démonter les Commutateurs: gauche (phares,cligno) les vis ce trouve à l arrière  et droit (démarreur,arrêt d'urgence) les vis sont sous le commutateur.

[TUTO] Montage guidon rizoma MA009B / Monster 796 20170114
[TUTO] Montage guidon rizoma MA009B / Monster 796 20170115


retirer les poignées:

petite astuce pour retirer la poignée de gauche, inséré un tourne vis plat entre le guidon et la pognée. injecter du w40 sous la poignée. elle ce décollera facilement sans rien abimer.

[TUTO] Montage guidon rizoma MA009B / Monster 796 20170116
[TUTO] Montage guidon rizoma MA009B / Monster 796 20170117

poignée accélérateur

dévisser les vis (1) pour avoir accès au cable d accélérateur

[TUTO] Montage guidon rizoma MA009B / Monster 796 20170120

retirer le cable d'accélérateur de sont ergot.

[TUTO] Montage guidon rizoma MA009B / Monster 796 20170119

dévisser les écrous (2) pour retirer la poignée. clés de 8

[TUTO] Montage guidon rizoma MA009B / Monster 796 20170120

dévisser les pontets pour enlever le guidon

[TUTO] Montage guidon rizoma MA009B / Monster 796 20170121

voici quelque photo de difference entre les 2 guidons.

[TUTO] Montage guidon rizoma MA009B / Monster 796 20170122
[TUTO] Montage guidon rizoma MA009B / Monster 796 20170123

Montage du guidon Rizoma

c'est la que ça ce complique. moi, j ai tous monté à blanc avant de percer. tous les durites sont vraiment très juste. comme on peu voir à chaque fois quand on change de guidon.toutes les commandes sont fort ramené vers le centre ce qui oblige de couper 1,5 cm du guidon de chaque coté. quand tous est percé et fini affraid

je n ai pas fait beaucoup  de photo du remontage:

j'ai commencer par remonter les maitres cylindres. ils ne nécessite pas de perçage. voici une photo pour monter leur placement des éléments sur le guidon. ATTENTION au durite qui sont très courte. faite des tests en braquant a fond dans les 2 sens pour voir si rien ne tire. sinon rapproché les vers le centre.

[TUTO] Montage guidon rizoma MA009B / Monster 796 20170124

-placé a blanc les commandes pour repérer l'emplacement des ergots pour le perçage.

-Astuce, j ai mis de la couleur blanc sur l ergot pour marquer sont emplacement sur le guidon

-mettre un coup de pointeau à l endroit du perçage pour centrer le trou.

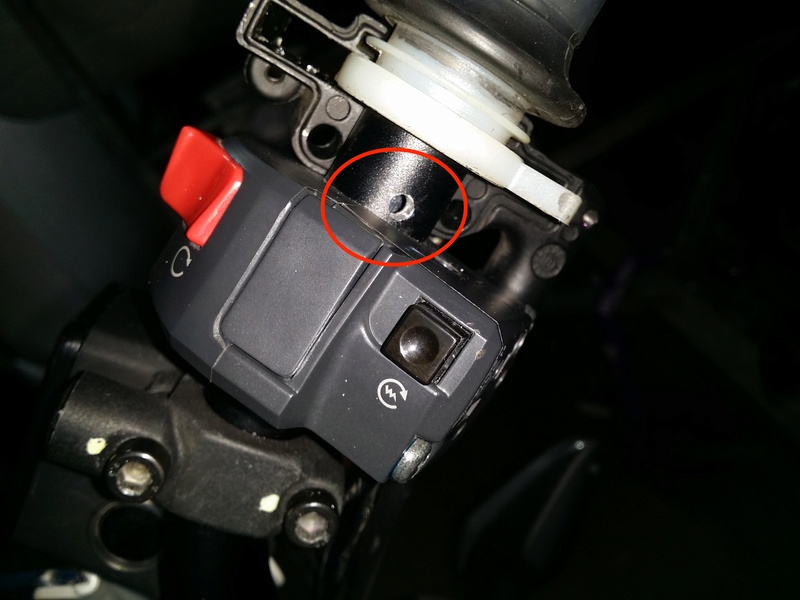

- forer d'abord avec une très petite mèche 1,5mm

- forer à 4mm et 5mm suivant l'ergot. à vérifier sur le guidon d origine.

[TUTO] Montage guidon rizoma MA009B / Monster 796 20170125

-une fois tous remonté, on voit le décalage de 1,5cm vers le centre. cela évite, d avoir la moto qui accélère au braquage. et de l autre coté les cables des commandes sont très courte et tire si on ne rapproche pas.

[TUTO] Montage guidon rizoma MA009B / Monster 796 20170126

voici les guidons fini et placer. faite le teste pour le mettre a la hauteur qui vous convient.

[TUTO] Montage guidon rizoma MA009B / Monster 796 20170128
[TUTO] Montage guidon rizoma MA009B / Monster 796 20170127

[TUTO] Montage guidon rizoma MA009B / Monster 796 20170129


conclusion:

la position est plus assise, beaucoup moins sur les poignets. je n ai pas encore le temps d'essayer sur une longue distance mais ça ma l air beaucoup plus confortable pour moi.

l idéal aurait étés avec les pontets de 40mm,ça aurait été un bon compromis entre le coté sportif et papi du dimanche .looool. mais avec mon problème de main qui s'endort . j ai pas trop le choix.

si vous avez des questions, je serais ravis de vous aider
