Temps: 1h à 2h selon la motivation et les modifs apportées (voir plus tard)
outillage: basique: clés Allen, Torx (pour le feu), tournevis cruciforme et clés plates (si comme moi vous devez démonter la serrure), perceuse, scie à métaux et lime (si vous voulez retailler votre support)
compétences requises: rien de spécial Very Happy

alors on se lance: j'ai acheté un support court d'occasion, avec son petit sachet plein de vis en tout genre et sans notice

les pattes qui tiennent le catadioptre ont déjà été coupées

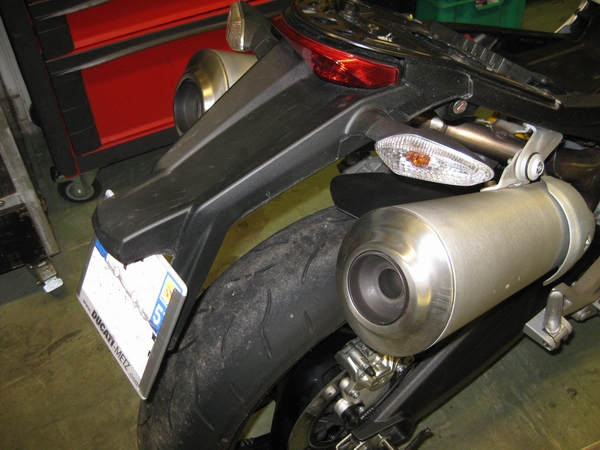

le but de la manip': remplacer cet horreur pale


après avoir acheté une nouvelle plaque (la mienne ayant été cassée par des voyous Evil or Very Mad ) je me rends compte que le support dépasse de tous les cotés, et que les fixations de plaque d'origines sont prévues dans les coins, ça me plait pas trop.


je démonte la partie en métal du support (pour pouvoir percer et couper) et perce ma plaque pour pointer sur le support (j'ai percé à 3,5 cm du bord de la plaque, attention à pas aller trop à l'intérieur, sinon les rivets viendrons butter contre la partie plastique du support une fois monter)

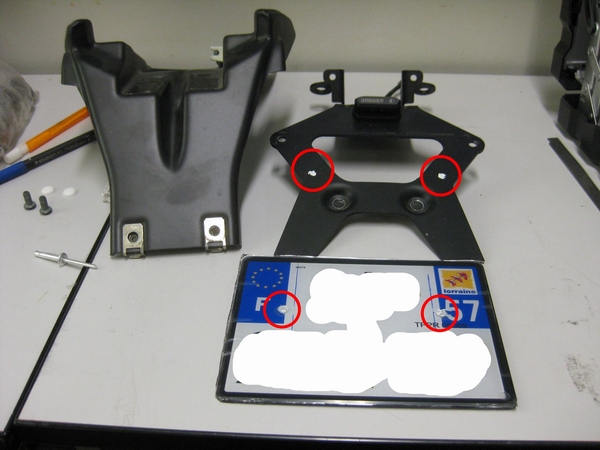

on voit ici la plaque percée et la partie en métal pointée au marqueur


ensuite je perce le support, je place les rivets sans les fixer, pour repérer ce qu'il faut couper:


voila le support coupé et percé, prêt à être monté:


voila, pour la plaque, c'est fait!

on passe au démontage de la bavette d'origine:

en rouge: les 2 vis qui tiennent la fermeture de la selle
en bleu: les 4 vis qui tiennent la bavette. il faut les tenir par en-dessous en même temps, c'est la même empreinte de vis au-dessus et en-dessous (Allen de 4 je crois)
en vert: ne pas oublier de déconnecter la partie arrière du faisceau, c'est une simple cosse à débrancher

on se retrouve avec ça, et on commence à démonter tout ce qu'il y a dessus, à commencer par le feu arrière:

le feu tient par 2 vis Torx (du 20 je crois), en rouge
en vert, la cosse à débrancher (la partie blanche vient toute seule, y'a un petit clips à enfoncer avec un petit tournevis)

ensuite on ouvre le support en 2

les 3 vis en rouge, rien de bien compliqué

une fois ouvert, on démonte tout le reste

en bleu: le câble qui va de la serrure à l'ouverture de selle
en vert: les branchements des clignos et de l'éclairage de plaque
une fois les clignos débranchés, les 2 parties du support peuvent être séparées. on démonte alors les clignos (1 vis pour chaque) en rouge.
Attention, les clignos ont un sens, pensez à repérer les droite et gauche. Si vous ne l'avez pas fait, il doit y avoir une petite étiquette sur le fil avec marqué Ant-L / Post-R ou un truc comme ça, pour dire antérieur gauche/postérieur droit ou bien l'inverse.

voila les pièces démontées


pensez à vérifier avant de commencer le remontage si votre serrure marche! la mienne ne marchait pas, j'ai donc pris la serrure du support de plaque d'origine pour la mettre dans le nouveau support. je n'ai pas fait de photo, allez y doucement, y'a une vis cruciforme, un ressort et un écrou en plastique à démonter, c'est pas compliqué Wink

les petites fixations métalliques des clignos ne serviront plus, il faudra prendre à la place les pattes noires fournis avec le nouveau support:

à droite, la patte n'est pas montée, à gauche elle est mise en place
(ça a été la partie la plus dure à trouver sans notice de montage Laughing )

ensuite on remonte tout tranquillement, le feu arrière, on rebranche le faisceau (en faisant attention au droite/gauche des clignos), l'éclairage de plaque... profitez en à ce moment pour faire un essai, mettez le contact et vérifiez que le feu, feu stop, éclairage de plaque et cligos marchent

ensuite on refixe le cable d'ouverture de la serrure, et on remonte le support à la place de l'origine

on peut reprendre les vis de fixation de la bavette d'origine, ce sont les mêmes. On les fixes dans les 4 trous (en rouge), et on refixe le système d'ouverture de selle
attention pendant le remontage à bien faire passer les fils comme il faut, ça fait un gros fouillis, mais attention à ne pas en pincer un pendant le remontage

la, je me suis retrouvé avec un problème: en serrant les 4 vis de fixation du support, l'avant de mon support (cad vers l'avant de la moto) avait pas mal de jeu (apparemment du au fait que le support d'origine est plus épais à ce niveau la). j'ai calé le tout en utilisant un silent-bloc (vu qu'on en a 4 en rab) que j'ai coupé en 2, et inséré au dessus du silent-bloc en place. ça fait une surépaisseur, et comme ça le tout est bien calé.

voila le tout remonté:


voila, c'est fini, si vous avez des questions, si il manque des infos ou autre, n'hésitez pas à demander!
si vous êtes dans le coin de Metz, je peux aussi filler un coup de main Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
vbboli
Débutant passionné
Débutant passionné
avatar

Masculin
Nombre de messages : 201
Age : 36
Localisation : Bastogne
Emploi/loisirs : www.ice-watch.com
Date d'inscription : 21/05/2010

MessageSujet: Re: [TUTO] support de plaque court DP   1/6/2010, 11:37

Merci ça va m'être bien utile dans une petit semaine maxi tout ça bounce
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.ice-watch.com
Mushroom
Accro à la moto
Accro à la moto
avatar

Masculin
Nombre de messages : 3934
Age : 33
Localisation : IDF (92)
Date d'inscription : 17/12/2009

MessageSujet: Re: [TUTO] support de plaque court DP   1/6/2010, 12:36

t'as oublié de dire dans l'outillage de base qu'il fallait une Heineken (Cf avant dernière photo) pour se motiver Smile

Merci pour le tuto Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
sawa
Mordu de 2 roues
Mordu de 2 roues
avatar

Masculin
Nombre de messages : 1994
Age : 30
Localisation : Alsace
Humeur : Wait for it
Date d'inscription : 02/06/2009

MessageSujet: Re: [TUTO] support de plaque court DP   1/6/2010, 12:44

Laughing la H n'est pas obligatoire....


tout autre bière fais aussi bien l'affaire
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
PECQUEUX
Motard intéressé
Motard intéressé
avatar

Masculin
Nombre de messages : 874
Age : 54
Localisation : CALAIS
Emploi/loisirs : retraité
Humeur : mauvaise quand fait pas beau
Date d'inscription : 30/12/2009

MessageSujet: Re: [TUTO] support de plaque court DP   1/6/2010, 16:54

super sa va bien m'aider et en plus sa a l'aire simple cheers
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Djai
Débutant passionné
Débutant passionné
avatar

Masculin
Nombre de messages : 396
Age : 45
Localisation : PARIS
Emploi/loisirs : graphiste 3D
Humeur : ca depend si j'ai bien dormis
Date d'inscription : 12/04/2010

MessageSujet: Re: [TUTO] support de plaque court DP   1/6/2010, 16:56

Super ton tut Very Happy
Avec une Duvel, ca fera la blague....
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
GIL50
Curieux
Curieux


Masculin
Nombre de messages : 61
Age : 54
Localisation : 75013
Date d'inscription : 26/02/2010

MessageSujet: Re: [TUTO] support de plaque court DP   2/6/2010, 08:10

Sympa le TUTO, bravo
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
ecolas

avatar

Masculin
Nombre de messages : 5
Age : 53
Localisation : paris
Date d'inscription : 09/05/2010

MessageSujet: Re: [TUTO] support de plaque court DP   3/6/2010, 11:44

Voilà un bon modèle de tuto pour former Ducati à la rédaction d'une notice de montage...
bravo !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Karurak
Motard intéressé
Motard intéressé
avatar

Masculin
Nombre de messages : 990
Age : 53
Localisation : Belgique (Liège)
Date d'inscription : 15/05/2010

MessageSujet: Re: [TUTO] support de plaque court DP   3/6/2010, 14:09

C'est vrai que c'est plus beau ainsi bounce ... et ça n'a pas l'air sorcier pour le mettre en place.

J'me laisserai bien tenter 6447

Super tuto et super bien expliqué .. avec les images et tout et tout ... bravo et merci
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Casa
Accro à la moto
Accro à la moto
avatar

Masculin
Nombre de messages : 3963
Age : 39
Localisation : Nice
Date d'inscription : 12/04/2010

MessageSujet: Re: [TUTO] support de plaque court DP   3/6/2010, 15:47

Merci Sawa pour ce super tuto Trés beau travail, félicitations Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
PECQUEUX
Motard intéressé
Motard intéressé
avatar

Masculin
Nombre de messages : 874
Age : 54
Localisation : CALAIS
Emploi/loisirs : retraité
Humeur : mauvaise quand fait pas beau
Date d'inscription : 30/12/2009

MessageSujet: Re: [TUTO] support de plaque court DP   4/6/2010, 19:32

petite question! quand on monte un support de plaque court DP est ce que les trous de percage de la plaque correspond avec le nouveau support ou faut il repercer la plaque? scratch
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Look
Dieu du 2 roues
Dieu du 2 roues
avatar

Masculin
Nombre de messages : 20846
Age : 45
Localisation : Auxerre
Emploi/loisirs : Agro-alimentaire/moto,cyclisme,course à pieds
Humeur : Cool
Date d'inscription : 01/11/2009

MessageSujet: Re: [TUTO] support de plaque court DP   4/6/2010, 20:52

Bien le tuto merci Sawa

_________________
JE SUIS CHARLIE


MODERATEUR


De l'affrontement naît le respect.

Une pendule cassée donne l'heure exacte.........2 fois par jour.

Tu veux être le plus beau? Tu veux sortir du lot quand tu es avec tes potes?
J'ai la solution, prends un
 ECUSSON        Y CLIC


Revenir en haut Aller en bas
Voir le profil de l'utilisateur
sawa
Mordu de 2 roues
Mordu de 2 roues
avatar

Masculin
Nombre de messages : 1994
Age : 30
Localisation : Alsace
Humeur : Wait for it
Date d'inscription : 02/06/2009

MessageSujet: Re: [TUTO] support de plaque court DP   4/6/2010, 21:19

PECQUEUX a écrit:
petite question! quand on monte un support de plaque court DP est ce que les trous de percage de la plaque correspond avec le nouveau support ou faut il repercer la plaque? scratch

il faut repercer. Que tu garde les fixations prévues sur le support court, ou que tu change l'emplacement comme moi, il faudra repercer. les trous du support d'origine sont très à l'intérieur, je pense pas que ça soit possible de percer le nouveau support pour réutiliser les trous de la plaque. Wink


et merci tout le monde pour les remerciements Embarassed
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
PECQUEUX
Motard intéressé
Motard intéressé
avatar

Masculin
Nombre de messages : 874
Age : 54
Localisation : CALAIS
Emploi/loisirs : retraité
Humeur : mauvaise quand fait pas beau
Date d'inscription : 30/12/2009

MessageSujet: Re: [TUTO] support de plaque court DP   5/6/2010, 18:38

ok merci cyclops cyclops cyclops cyclops
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
PECQUEUX
Motard intéressé
Motard intéressé
avatar

Masculin
Nombre de messages : 874
Age : 54
Localisation : CALAIS
Emploi/loisirs : retraité
Humeur : mauvaise quand fait pas beau
Date d'inscription : 30/12/2009

MessageSujet: Re: [TUTO] support de plaque court DP   12/6/2010, 20:34

et pour brancher les fils de l'éclairage de plaque peut on se tromper dans les couleurs ou est les mêmes couleur que l'éclairage d'origine.si on inverse les fils est ce grave? Shocked
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
PECQUEUX
Motard intéressé
Motard intéressé
avatar

Masculin
Nombre de messages : 874
Age : 54
Localisation : CALAIS
Emploi/loisirs : retraité
Humeur : mauvaise quand fait pas beau
Date d'inscription : 30/12/2009

MessageSujet: Re: [TUTO] support de plaque court DP   13/6/2010, 06:42

il y a personne? Sad Sad
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Bouffon
Addicted to Moto !
Addicted to Moto !
avatar

Masculin
Nombre de messages : 6542
Age : 38
Localisation : Caluire
Emploi/loisirs : Responsable RH
Humeur : MMMMOOOOTTTTOOOO
Date d'inscription : 12/08/2009

MessageSujet: Re: [TUTO] support de plaque court DP   13/6/2010, 09:05

L'électricité c'est loin pour moi mais de mémoire les LED ne fonctionne que dans un sens de passage de courant donc si tu inverse ça ne marchera pas
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
PECQUEUX
Motard intéressé
Motard intéressé
avatar

Masculin
Nombre de messages : 874
Age : 54
Localisation : CALAIS
Emploi/loisirs : retraité
Humeur : mauvaise quand fait pas beau
Date d'inscription : 30/12/2009

MessageSujet: Re: [TUTO] support de plaque court DP   13/6/2010, 10:08

ok mais est ce qu'il y a un risque de détériorer soi un fusible soi l'éclairage? je suis nul en électricité .
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
PECQUEUX
Motard intéressé
Motard intéressé
avatar

Masculin
Nombre de messages : 874
Age : 54
Localisation : CALAIS
Emploi/loisirs : retraité
Humeur : mauvaise quand fait pas beau
Date d'inscription : 30/12/2009

MessageSujet: Re: [TUTO] support de plaque court DP   13/6/2010, 17:32

il me faut un électricien! bounce bounce bounce bounce
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
mat012
Mordu de 2 roues
Mordu de 2 roues
avatar

Masculin
Nombre de messages : 1348
Age : 40
Localisation : 76
Emploi/loisirs : opticien
Date d'inscription : 20/11/2009

MessageSujet: Re: [TUTO] support de plaque court DP   21/6/2010, 07:43

petite question !
lorsque mon DS m'a monté mon support il a inversé les cligno. Il ne s'est pas planté dans les branchements mais le cligno de droite est à gauche et inversement. Du coup je me retrouve avec le fente en haut.
donc faut-il que je redémonte le support ou est-ce que je peux juste inverser les coques des clignotants ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
sawa
Mordu de 2 roues
Mordu de 2 roues
avatar

Masculin
Nombre de messages : 1994
Age : 30
Localisation : Alsace
Humeur : Wait for it
Date d'inscription : 02/06/2009

MessageSujet: Re: [TUTO] support de plaque court DP   21/6/2010, 07:50

le plus simple (si tu es sur qu'ils sont à l'envers) c'est de démonter le support.

tu devrais avoir accès aux clignos sans le démonter, mais il faut aller débrancher les fils tout au fond.
si tu veux pas trop t'embêter, dévisse juste les 4 grosses vis, ça devrait te donner la place nécessaire pour faire le changement
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
mat012
Mordu de 2 roues
Mordu de 2 roues
avatar

Masculin
Nombre de messages : 1348
Age : 40
Localisation : 76
Emploi/loisirs : opticien
Date d'inscription : 20/11/2009

MessageSujet: Re: [TUTO] support de plaque court DP   21/6/2010, 08:00

merci !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
PECQUEUX
Motard intéressé
Motard intéressé
avatar

Masculin
Nombre de messages : 874
Age : 54
Localisation : CALAIS
Emploi/loisirs : retraité
Humeur : mauvaise quand fait pas beau
Date d'inscription : 30/12/2009

MessageSujet: Re: [TUTO] support de plaque court DP   22/6/2010, 20:10

bon pour moi c'est fait fait effectivement 2 heures crono
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
PECQUEUX
Motard intéressé
Motard intéressé
avatar

Masculin
Nombre de messages : 874
Age : 54
Localisation : CALAIS
Emploi/loisirs : retraité
Humeur : mauvaise quand fait pas beau
Date d'inscription : 30/12/2009

MessageSujet: Re: [TUTO] support de plaque court DP   22/6/2010, 20:16


fait fait
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
seb_reunion



Masculin
Nombre de messages : 11
Age : 37
Localisation : Ile reunion
Date d'inscription : 25/02/2010

MessageSujet: Re: [TUTO] support de plaque court DP   1/10/2010, 15:36

Salut à tous,

Petite question bête :

Je veux récupérer un support de plaque court DP sur la moto d'un pote qu'il vend et remettre au passage le mien d'origine sur la sienne.

Est-ce que la serrure fournie avec le support DP est universelle ? Ou faut-il démonter complètement les 2 supports pour faire l’échange des serrures ??

Ca serait quand même plus simple de juste retirer les 4 vis qui tiennent le tout sur les 2 motos et faire l’échange standard et plus qu'a changer les plaques.

Merci d'avance
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Contenu sponsorisé




MessageSujet: Re: [TUTO] support de plaque court DP

Revenir en haut Aller en bas

[TUTO] support de plaque court DP
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 3Aller à la page : 1, 2, 3  Suivant
 Sujets similaires
-
» Nouveau support de plaque court ?
» En quête d'informations sur le support de plaque court
» Tuto pour un montage de support de plaque.
» Support de Plaque GSR gratos !
» [796-1100] Support de plaque roue arrière

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Ducati Monster 696/796/821/1100/1200: Le forum ! :: Espace technique :: Technique, mécanique, etc... :: Tutos à gogo !-
Sauter vers:
