 TUTO MONTAGE KIT TERMI

Aller en bas
Aller à la page : 1, 2, 3, 4, 5, 6, 7  Suivant
AuteurMessage
GIL40
Curieux
Curieux


Masculin
Nombre de messages : 184
Age : 57
Localisation : PARIS
Date d'inscription : 30/03/2009

TUTO MONTAGE KIT TERMI Empty
MessageSujet: TUTO MONTAGE KIT TERMI   TUTO MONTAGE KIT TERMI Empty26/9/2009, 17:46

Bonjour,

Ce jour est un grand jour ,j'ai récupéré ce matin le kit termi pour mon monster ( merci à Franck pour sa négo cheers)

Donc cet après midi je m'attaque au montage en me disant que j'allais partager les différentes étapes avec les membres
du forum.

Voici le kit au grand complet ( après que j'ai enlevé les autocollants )

[img]TUTO MONTAGE KIT TERMI 0kit_t10[/img]

Je commence par démonter les coques et je les stock sur un établi

[img]TUTO MONTAGE KIT TERMI 1etabl10[/img]

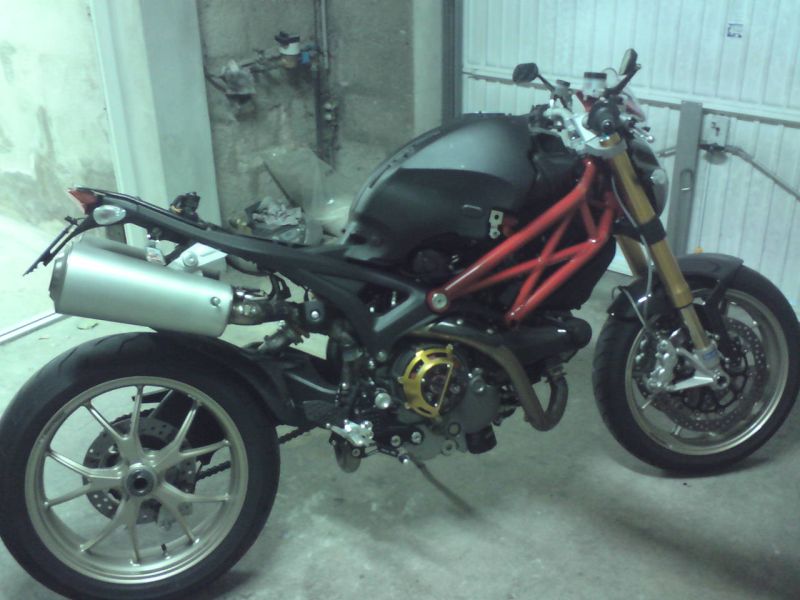

Voici donc mon monster avant l'opération

[img]TUTO MONTAGE KIT TERMI 2avant10[/img]

j'ai pris soin de laisser les vis en place pour être sûre de rien perdre

[img]TUTO MONTAGE KIT TERMI 3vis10[/img]

ensuite les échappements sont enlevés ( y compris les pattes de fixation )

[img]TUTO MONTAGE KIT TERMI 4echap10[/img]

puis montage soigneux des termi, les coudes d'abord puis le reste

[img]TUTO MONTAGE KIT TERMI 5echap10[/img]

[img]TUTO MONTAGE KIT TERMI 6echap10[/img]

[img]TUTO MONTAGE KIT TERMI 8echap10[/img]

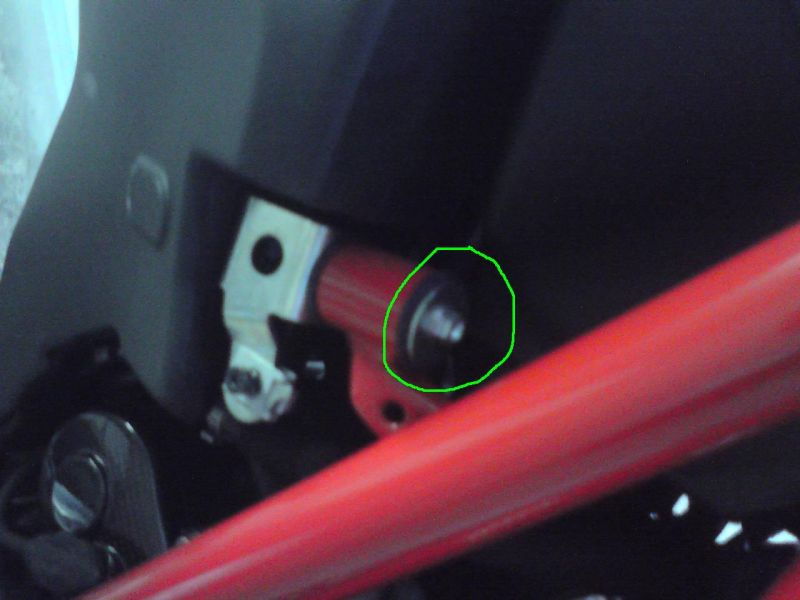

Puis viens l'installation du CDI et du filtre. D'abord les deux fixations du reservoir


[img]TUTO MONTAGE KIT TERMI 9fixat10[/img]

[img]TUTO MONTAGE KIT TERMI 91fixa10[/img]

Le Y des durites vers le bouchon du reservoir d'essence à enlever et les durites sous le reservoir à simplement sortir de leur
logement.

[img]TUTO MONTAGE KIT TERMI 93y10[/img]

[img]TUTO MONTAGE KIT TERMI 92duri10[/img]

Ensuite soulever l'arrière du reservoir et le tirer vers l'arrière de la moto ( penser à sortir le cable de la sonde lamba
de son logement ( à l'arrière de reservoir ) et maintenant le reservoir "sur bequille maison"

[img]TUTO MONTAGE KIT TERMI 94rese10[/img]

[img]TUTO MONTAGE KIT TERMI 96ybis10[/img]

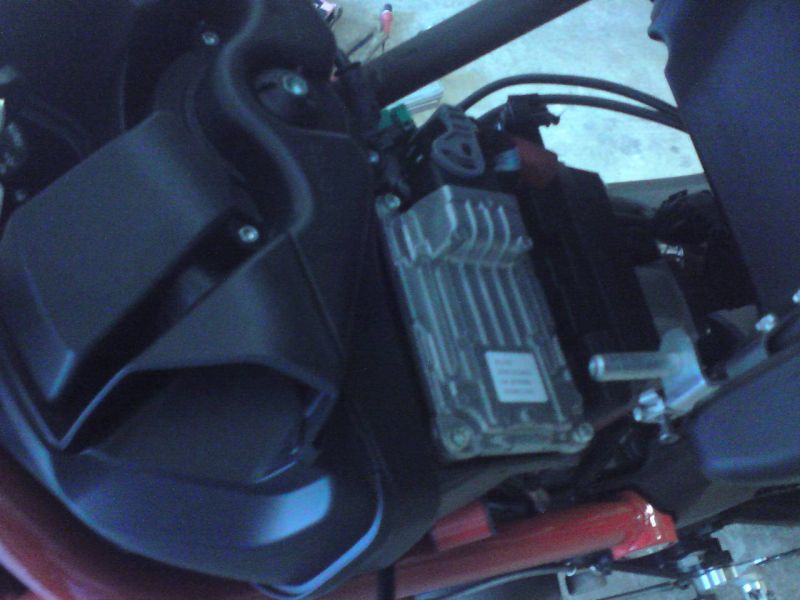

Voici les dessous de nos bêtes

[img]TUTO MONTAGE KIT TERMI 95dess10[/img]

Reste plus qu'a changer le CDI ( fleche rose blocage , fleche verte sens de rotation de la pièce grise ) et le filtre

[img]TUTO MONTAGE KIT TERMI 97cdi10[/img]

[img]TUTO MONTAGE KIT TERMI 98air10[/img]

Pour le remontage, penser à graisser ou huiler les fixations avant du reservoir

[img]TUTO MONTAGE KIT TERMI 99a_gr10[/img]

Et voilà la moto remonter pour faire de la piste

[img]TUTO MONTAGE KIT TERMI 991fin10[/img]

et le kit ducati, pour la route

[img]TUTO MONTAGE KIT TERMI 992kit10[/img]

A+ les amis
Revenir en haut Aller en bas
monsterman
Curieux
Curieux


Masculin
Nombre de messages : 103
Age : 50
Localisation : somme
Date d'inscription : 26/04/2009

TUTO MONTAGE KIT TERMI Empty
MessageSujet: Re: TUTO MONTAGE KIT TERMI   TUTO MONTAGE KIT TERMI Empty26/9/2009, 18:13

super cr bravo cheers
Revenir en haut Aller en bas
ghost-monster
Accro à la moto
Accro à la moto
ghost-monster

Masculin
Nombre de messages : 2232
Age : 31
Localisation : Liege
Emploi/loisirs : etudient en sylvicultre / la moto et la photographie
Humeur : toujouuuuuuus de bonne humeur
Date d'inscription : 03/04/2008

TUTO MONTAGE KIT TERMI Empty
MessageSujet: Re: TUTO MONTAGE KIT TERMI   TUTO MONTAGE KIT TERMI Empty26/9/2009, 18:39

bravo pour le tuto Very Happy

c est bien plus compliquer a demonter les nouveaux monster
Revenir en haut Aller en bas
http://derbi-drd-1988.skyblog.com
fred-2a
Mordu de 2 roues
Mordu de 2 roues
fred-2a

Masculin
Nombre de messages : 1108
Age : 42
Localisation : ajaccio
Emploi/loisirs : dessinateur/architecture
Humeur : tjr tres bonne mais submergé de boulot
Date d'inscription : 07/05/2008

TUTO MONTAGE KIT TERMI Empty
MessageSujet: Re: TUTO MONTAGE KIT TERMI   TUTO MONTAGE KIT TERMI Empty26/9/2009, 22:40

vraiment super ton tuto
Merci et bravo cheers
Revenir en haut Aller en bas
FRANCK
Motard intéressé
Motard intéressé
FRANCK

Masculin
Nombre de messages : 534
Age : 49
Localisation : MEAUX
Emploi/loisirs : Responsable commercial
Date d'inscription : 25/09/2008

TUTO MONTAGE KIT TERMI Empty
MessageSujet: Re: TUTO MONTAGE KIT TERMI   TUTO MONTAGE KIT TERMI Empty28/9/2009, 06:23

Bravo pour le CR

combien de temps au total ?
Revenir en haut Aller en bas
GIL40
Curieux
Curieux


Masculin
Nombre de messages : 184
Age : 57
Localisation : PARIS
Date d'inscription : 30/03/2009

TUTO MONTAGE KIT TERMI Empty
MessageSujet: Re: TUTO MONTAGE KIT TERMI   TUTO MONTAGE KIT TERMI Empty28/9/2009, 07:51

J'ai commencé vers 14h et j'ai fini vers 19h mais j'ai été interrompu par les devoirs des enfants et le goûter.

A mon avis, si le but est de faire vite et bien il faut 3/4 h de démontage et autant pour le montage.
Revenir en haut Aller en bas
jf13
Dieu du 2 roues
Dieu du 2 roues
jf13

Masculin
Nombre de messages : 8895
Age : 60
Localisation : gignac la nerthe
Emploi/loisirs : plongée vtt
Humeur : bonne dès que la température exterieur dépasse les 24°
Date d'inscription : 01/09/2008

TUTO MONTAGE KIT TERMI Empty
MessageSujet: Re: TUTO MONTAGE KIT TERMI   TUTO MONTAGE KIT TERMI Empty28/9/2009, 15:36

bravo pour ton cr et tes tofs cheers
Revenir en haut Aller en bas
GIL40
Curieux
Curieux


Masculin
Nombre de messages : 184
Age : 57
Localisation : PARIS
Date d'inscription : 30/03/2009

TUTO MONTAGE KIT TERMI Empty
MessageSujet: Re: TUTO MONTAGE KIT TERMI   TUTO MONTAGE KIT TERMI Empty10/10/2009, 16:42

Suite au montage du kit, les pots mis de travers m'ont rapidement énervé et j'ai cherché une solution.

J'ai donc démonté les silencieux, enlevé les pattes de fixation sur les silencieux et sur le cadre puis j'ai remonté les silencieux simplement dans les tubes.

Et là, je crois avoir compris comment doivent être montées les pattes ( sans les tordre )

[img]TUTO MONTAGE KIT TERMI Pat110[/img]

[img]TUTO MONTAGE KIT TERMI Pat210[/img]

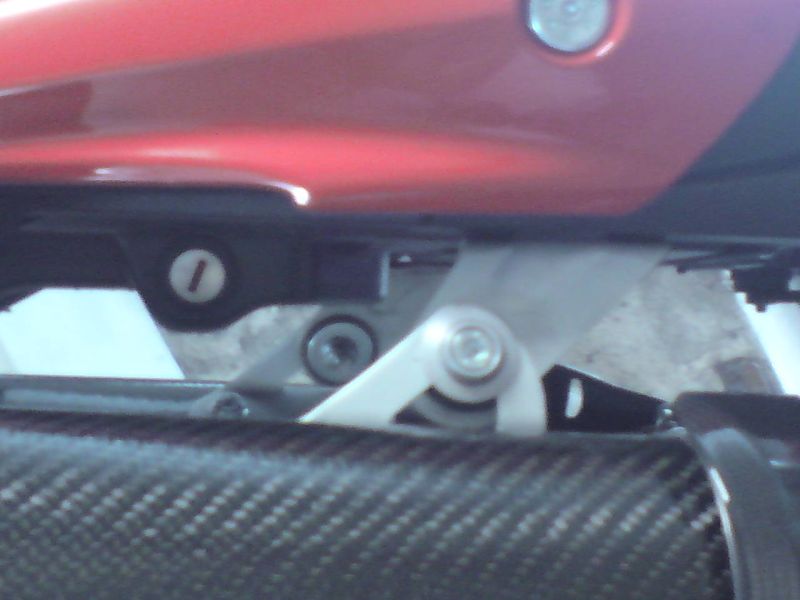

Ensuite une petite rectif de patte au Dremel et foret de 12 + lime, et hop

[img]TUTO MONTAGE KIT TERMI Pat310[/img]

et maintenant, vu de derrière, voilà ce que cela donne

[img]TUTO MONTAGE KIT TERMI Pat410[/img]

Maintenant, je n'y touche plus afro

Au fait pour enlever les chicanes, c'est quoi comme clé Torx ou Allen ?

A+ et soyez prudent ça glisse
Revenir en haut Aller en bas
vince004

vince004

Masculin
Nombre de messages : 32
Age : 55
Localisation : Flemalle
Emploi/loisirs : militaire/sport et lecture
Humeur : bonne
Date d'inscription : 16/09/2009

TUTO MONTAGE KIT TERMI Empty
MessageSujet: Re: TUTO MONTAGE KIT TERMI   TUTO MONTAGE KIT TERMI Empty11/10/2009, 17:38

Super le cr, du vrai travaille de pro.
Pas mécontant de l'avoir fait faire au garage . Faut dire qu'à l'achat de la moto , j'ai eu 50% sur le kit cheers Merci ENZO MOTO.
Au fait, pour enlever les chicanes, c'est une clé allen.
A+
Revenir en haut Aller en bas
jf13
Dieu du 2 roues
Dieu du 2 roues
jf13

Masculin
Nombre de messages : 8895
Age : 60
Localisation : gignac la nerthe
Emploi/loisirs : plongée vtt
Humeur : bonne dès que la température exterieur dépasse les 24°
Date d'inscription : 01/09/2008

TUTO MONTAGE KIT TERMI Empty
MessageSujet: Re: TUTO MONTAGE KIT TERMI   TUTO MONTAGE KIT TERMI Empty11/10/2009, 18:29

on dirais que le droit est plus près de la plaque a moins que ce soit la photo
Revenir en haut Aller en bas
GIL40
Curieux
Curieux


Masculin
Nombre de messages : 184
Age : 57
Localisation : PARIS
Date d'inscription : 30/03/2009

TUTO MONTAGE KIT TERMI Empty
MessageSujet: Re: TUTO MONTAGE KIT TERMI   TUTO MONTAGE KIT TERMI Empty12/10/2009, 09:29

Tu as l'oeil JF13 lol! , mais là ce n'est plus une histoire de patte mais plutôt de coude à modifier No ( plus tard peut être )
Revenir en haut Aller en bas
Bouffon
Addicted to Moto !
Addicted to Moto !
Bouffon

Masculin
Nombre de messages : 6542
Age : 41
Localisation : Caluire
Emploi/loisirs : Responsable RH
Humeur : MMMMOOOOTTTTOOOO
Date d'inscription : 12/08/2009

TUTO MONTAGE KIT TERMI Empty
MessageSujet: Re: TUTO MONTAGE KIT TERMI   TUTO MONTAGE KIT TERMI Empty12/10/2009, 10:16

Ca va ça passe comme ça.
Revenir en haut Aller en bas
jf13
Dieu du 2 roues
Dieu du 2 roues
jf13

Masculin
Nombre de messages : 8895
Age : 60
Localisation : gignac la nerthe
Emploi/loisirs : plongée vtt
Humeur : bonne dès que la température exterieur dépasse les 24°
Date d'inscription : 01/09/2008

TUTO MONTAGE KIT TERMI Empty
MessageSujet: Re: TUTO MONTAGE KIT TERMI   TUTO MONTAGE KIT TERMI Empty12/10/2009, 11:26

sur la mienne le droit est aussi plus proche de la plaque peut etre un défault de fabrication
Revenir en haut Aller en bas
[3]nzO!!!
Admin
[3]nzO!!!

Masculin
Nombre de messages : 3275
Age : 43
Localisation : Liège
Emploi/loisirs : Architecte d'intérieur
Humeur : à vous de juger ;)
Date d'inscription : 11/02/2008

TUTO MONTAGE KIT TERMI Empty
MessageSujet: Re: TUTO MONTAGE KIT TERMI   TUTO MONTAGE KIT TERMI Empty12/10/2009, 13:14

Génial merci pour ce super Tutto Wink

Deux choses:

-Il existe une marge de réglage des pots d'environs 8 mm en dévissant les deux boulons sur la cartouche elle même.

-j'ai remarqué que dans ton kit tu avais reçu une pièce en plastique pour la fixation du filtre à air, tu sais me donner les différences avec celle d'origine ?

J'ai monté mon filtre sans cette pièce que je n'avais pas et il ne me semble pas y avoir de stress.
Revenir en haut Aller en bas
http://www.ducati.com
GIL40
Curieux
Curieux


Masculin
Nombre de messages : 184
Age : 57
Localisation : PARIS
Date d'inscription : 30/03/2009

TUTO MONTAGE KIT TERMI Empty
MessageSujet: Re: TUTO MONTAGE KIT TERMI   TUTO MONTAGE KIT TERMI Empty12/10/2009, 13:24

J'ai déjà utilisé les fixations sur les cartouches ( merci quand même ) lol!

Concernant le haut de la boite à air, tu pourras voire sur une des photos du tuto, que le nouvel élément est ajouré sur le devant alors que l'ancien est plein.

Donc tu dois avoir théoriquement un peu moins d'air qui entre dans ta boite.
Revenir en haut Aller en bas
NONO31



Masculin
Nombre de messages : 49
Age : 41
Localisation : SAINT GAUDENS
Date d'inscription : 01/09/2009

TUTO MONTAGE KIT TERMI Empty
MessageSujet: Re: TUTO MONTAGE KIT TERMI   TUTO MONTAGE KIT TERMI Empty12/10/2009, 22:18

salut,

Sur mon 696 , apparement j'ai aussi le dessus de la boite a air d'origine .

Mes pots sont fixés differemment , si cela t'interesse je te ferais une tof .

Bon CR en tout les cas


Ps: c'est mon DS qui a monté le kit
Revenir en haut Aller en bas
GIL40
Curieux
Curieux


Masculin
Nombre de messages : 184
Age : 57
Localisation : PARIS
Date d'inscription : 30/03/2009

TUTO MONTAGE KIT TERMI Empty
MessageSujet: Re: TUTO MONTAGE KIT TERMI   TUTO MONTAGE KIT TERMI Empty13/10/2009, 15:41

Ben oui, n'hesite pas à mettre le montage de tes pots
Revenir en haut Aller en bas
Monster
Curieux
Curieux
Monster

Masculin
Nombre de messages : 60
Age : 41
Localisation : extreme sud....
Date d'inscription : 11/09/2009

TUTO MONTAGE KIT TERMI Empty
MessageSujet: Re: TUTO MONTAGE KIT TERMI   TUTO MONTAGE KIT TERMI Empty19/10/2009, 15:11

Salut,

Bravo et merci pour les photos , mais il ya un réglage a faire du boitier électronique , non ?
Revenir en haut Aller en bas
GIL40
Curieux
Curieux


Masculin
Nombre de messages : 184
Age : 57
Localisation : PARIS
Date d'inscription : 30/03/2009

TUTO MONTAGE KIT TERMI Empty
MessageSujet: Re: TUTO MONTAGE KIT TERMI   TUTO MONTAGE KIT TERMI Empty19/10/2009, 15:42

Non, tu ne fais que remplacer les pièces ( échappements , filtre à air et boitier ) afro
Revenir en haut Aller en bas
Monster
Curieux
Curieux
Monster

Masculin
Nombre de messages : 60
Age : 41
Localisation : extreme sud....
Date d'inscription : 11/09/2009

TUTO MONTAGE KIT TERMI Empty
MessageSujet: Re: TUTO MONTAGE KIT TERMI   TUTO MONTAGE KIT TERMI Empty20/10/2009, 16:56

ha ok merci beaucoup , car le mec du garage m'avais dit qu'il fallait le réglé, mais bon comme il est pas concessionnaire Ducati il pouvais pas car il na pas l'appareil électronique pour. d'ailleurs j'ai toujours la clef de l'entretien préventif qui reste affiché sur le compteur, même après la révision des 1000km.

Merci pour l'info.
Revenir en haut Aller en bas
kokonuts34
Débutant passionné
Débutant passionné
kokonuts34

Masculin
Nombre de messages : 257
Age : 48
Localisation : creissan 34370
Date d'inscription : 19/10/2009

TUTO MONTAGE KIT TERMI Empty
MessageSujet: Re: TUTO MONTAGE KIT TERMI   TUTO MONTAGE KIT TERMI Empty22/10/2009, 16:33

Salut bon tuto, j'aurais une petite question. Les pots sont'ils beaucoup moins chaud en carbone,et peut on les touchés de la mains sans ce bruler à chaud biensur!! merci Wink
Revenir en haut Aller en bas
Julienmartin
Débutant passionné
Débutant passionné
Julienmartin

Masculin
Nombre de messages : 217
Age : 36
Localisation : Antibes
Date d'inscription : 30/08/2009

TUTO MONTAGE KIT TERMI Empty
MessageSujet: Re: TUTO MONTAGE KIT TERMI   TUTO MONTAGE KIT TERMI Empty22/10/2009, 17:57

kokonuts34 a écrit:
Salut bon tuto, j'aurais une petite question. Les pots sont'ils beaucoup moins chaud en carbone,et peut on les touchés de la mains sans ce bruler à chaud biensur!! merci Wink

Ca ne chauffe pas, tu peux tout a fait les toucher sans te bruler.
Revenir en haut Aller en bas
http://tendancehightech.com
kokonuts34
Débutant passionné
Débutant passionné
kokonuts34

Masculin
Nombre de messages : 257
Age : 48
Localisation : creissan 34370
Date d'inscription : 19/10/2009

TUTO MONTAGE KIT TERMI Empty
MessageSujet: Re: TUTO MONTAGE KIT TERMI   TUTO MONTAGE KIT TERMI Empty23/10/2009, 12:20

Merci "julienmartin" pour la réponse Very Happy
Revenir en haut Aller en bas
NONO31



Masculin
Nombre de messages : 49
Age : 41
Localisation : SAINT GAUDENS
Date d'inscription : 01/09/2009

TUTO MONTAGE KIT TERMI Empty
MessageSujet: Re: TUTO MONTAGE KIT TERMI   TUTO MONTAGE KIT TERMI Empty24/10/2009, 09:58

voici les phots avec du retard , desole .





TUTO MONTAGE KIT TERMI Dsc05612
TUTO MONTAGE KIT TERMI Dsc05610
TUTO MONTAGE KIT TERMI Dsc05611
Revenir en haut Aller en bas
NONO31



Masculin
Nombre de messages : 49
Age : 41
Localisation : SAINT GAUDENS
Date d'inscription : 01/09/2009

TUTO MONTAGE KIT TERMI Empty
MessageSujet: Re: TUTO MONTAGE KIT TERMI   TUTO MONTAGE KIT TERMI Empty31/10/2009, 17:44

Rhaa , je viens de m'appercevoir que j'ai un pot plus haut que l'autre et surtout que le droit ne bouge pas alors que le gauche a pas mal de jeu ...

Vous auriez une solution pour cela ?
Revenir en haut Aller en bas
Contenu sponsorisé




TUTO MONTAGE KIT TERMI Empty
MessageSujet: Re: TUTO MONTAGE KIT TERMI   TUTO MONTAGE KIT TERMI Empty

Revenir en haut Aller en bas

TUTO MONTAGE KIT TERMI
Revenir en haut
Page 1 sur 7Aller à la page : 1, 2, 3, 4, 5, 6, 7  Suivant
 Sujets similaires
-
» [Tuto] Montage Canon et hop up Ratech sur G36c WE
» Tuto montage cheveu sur petit hameçon
» Démontage compteur
» [Tuto] Monter un pneu tubeless
» avis sur mon premier montage d-rig

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Ducati Monster 696/796/821/1100/1200: Le forum ! :: Espace technique :: Technique, mécanique, etc... :: Tutos à gogo !-
Sauter vers:
